Αναγκαιότητα για ίδρυση και παρακολούθηση Δικτύου Μικρομετακινήσεων υφίσταται στις περιπτώσεις όπου χρειαζόμαστε να εξαγάγουμε συμπεράσματα για την συμπεριφορά μιας κατασκευής (Κτιρίου, Γέφυρας, Φράγματος κλπ) στην διάρκεια τού χρόνου.
Μία άλλη περίπτωση είναι να έχουμε σε εξέλιξη εκσκαφές πλησίον του κτιρίου που θέλουμε να διασφαλίσουμε την ακεραιότητά του (εκσκαφές για ανέγερση νέου κτιρίου, για κατασκευή σηράγγων μετρό κλπ).
Το πεδίο αυτό είναι το πλέον απαιτητικό, από πλευράς Hardware και Software, ενώ απαιτεί και την ύπαρξη σχετικής εμπειρίας από τον μηχανικό που θα υλοποιήσει την εργασία.
Κατά την άποψή μας ελάχιστες απαιτήσεις είναι :
Μία άλλη περίπτωση είναι να έχουμε σε εξέλιξη εκσκαφές πλησίον του κτιρίου που θέλουμε να διασφαλίσουμε την ακεραιότητά του (εκσκαφές για ανέγερση νέου κτιρίου, για κατασκευή σηράγγων μετρό κλπ).
Το πεδίο αυτό είναι το πλέον απαιτητικό, από πλευράς Hardware και Software, ενώ απαιτεί και την ύπαρξη σχετικής εμπειρίας από τον μηχανικό που θα υλοποιήσει την εργασία.
Κατά την άποψή μας ελάχιστες απαιτήσεις είναι :
- Hardware :
- Γεωδαιτικός Σταθμός ακρίβειας 1”/0.2mgon (DIN18723 accuracy)σε συνδυασμό με ξύλινο τρίποδα (με μειωμένες παραμορφώσεις λόγω θερμικών διαστολών).
- Software :
- Λογισμικό επίλυσης Οριζοντιογραφικού Τριγωνομετρικού Δικτύου με την μέθοδο των Ελαχίστων Τετραγώνων.
- Λογισμικό επίλυσης Υψομετρικού Δικτύου με την μέθοδο των Ελαχίστων Τετραγώνων.
Έχουμε εκπονήσει επιτυχώς αρκετές εργασίες ίδρυσης και παρακολούθησης Δικτύου Μικρομετακινήσεων (Deformation Monitoring).
Ενδεικτικά, περιγράφουμε μερικές περιπτώσεις.
Ενδεικτικά, περιγράφουμε μερικές περιπτώσεις.
Ίδρυση και Τρισδιάστατη αποτύπωση 52 σημείων ελέγχου σε κτίρια εντός βιομηχανικού συγκροτήματος στην περιοχή του Αιγίου. Η εργασία αυτή έγινε ώστε, αφενός μεν να παρακολουθούνται τα κτίρια και ή συμπεριφορά τους (για λόγους ασφαλείας)σε περίπτωση σεισμού, αφετέρου να μπορούν να εξαχθούν συμπεράσματα σχετικά με το γεωλογικό υπόβαθρο τής περιοχής (και την παρουσία σεισμικού ρήγματος – σε κοντινή απόσταση).
Τρισδιάστατη αποτύπωση Κυλινδρικής Δεξαμενής μεγάλων διαστάσεων και έλεγχος Μικρομετακινήσεων επιλεγμένων σημείων αυτής. Ο έλεγχος αυτός έγινε ώστε να μπορεί να ελεγχθεί ή απόκλιση τής δεξαμενής από την κατακόρυφη θέση (με ακρίβεια λίγων χιλιοστών), και επομένως η ασφάλεια όσον αφορά την χρήση της.

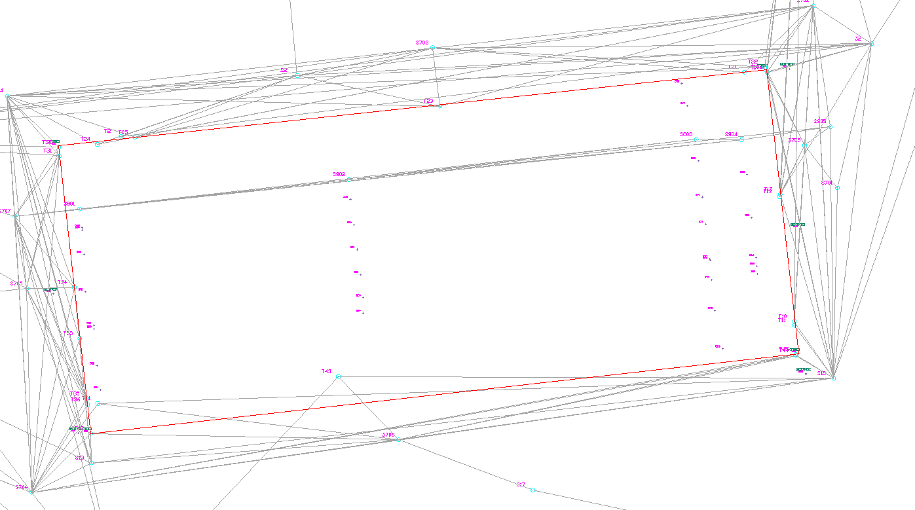

Ίδρυση και Τρισδιάστατη αποτύπωση 11 σημείων ελέγχου περιμετρικά ενός κτιρίου με ακρίβεια καλύτερη των 2 mm (και στους τρεις άξονες) και Έλεγχος Μικρομετακινήσεων αυτών. Η εργασία αυτή έγινε σε κτίριο (Διώροφη κατοικία με υπόγειο) το οποίο είχε παρουσιάσει ρωγμές στην πλάκα του ισογείου, καθώς και σε τοιχία τού υπογείου, και αποσκοπούσε στην προστασία των Ιδιοκτητών (αν ανιχνεύονταν διαφορικές μετακινήσεις των σημείων ελέγχου πάνω από ένα όριο θα έπρεπε το κτίριο να εκκενωθεί και να αρχίσουν εργασίες σταθεροποίησης και αποκατάστασης (υπήρχε υποψία μετακίνησης εδαφικών μαζών λόγω τής ανόδου του υδροφόρου ορίζοντα στην περιοχή, ενώ το ίδιο το κτίριο είχε κατασκευασθεί σε πλαγιά λόφου). Ο αρχικός έλεγχος έγινε το 2017, ενώ ο επαναληπτικός έλεγχος έγινε τον Ιούνιο του 2020. Εντοπίστηκαν διαφορικές μετακινήσεις τής τάξεως τών 5mm στήν νότια πλευρά τής οικοδομής, οι οποίες είναι συμβατές μέ τίς νέες ρωγμές που παρατηρήθηκαν στήν οικοδομή.
Τρισδιάστατη αποτύπωση Κυλινδρικής Δεξαμενής μεγάλων διαστάσεων και έλεγχος Μικρομετακινήσεων επιλεγμένων σημείων αυτής. Ο έλεγχος αυτός έγινε ώστε να μπορεί να ελεγχθεί ή απόκλιση τής δεξαμενής από την κατακόρυφη θέση (με ακρίβεια λίγων χιλιοστών), και επομένως η ασφάλεια όσον αφορά την χρήση της.
Ίδρυση και Τρισδιάστατη αποτύπωση 11 σημείων ελέγχου περιμετρικά ενός κτιρίου με ακρίβεια καλύτερη των 2 mm (και στους τρεις άξονες) και Έλεγχος Μικρομετακινήσεων αυτών. Η εργασία αυτή έγινε σε κτίριο (Διώροφη κατοικία με υπόγειο) το οποίο είχε παρουσιάσει ρωγμές στην πλάκα του ισογείου, καθώς και σε τοιχία τού υπογείου, και αποσκοπούσε στην προστασία των Ιδιοκτητών (αν ανιχνεύονταν διαφορικές μετακινήσεις των σημείων ελέγχου πάνω από ένα όριο θα έπρεπε το κτίριο να εκκενωθεί και να αρχίσουν εργασίες σταθεροποίησης και αποκατάστασης (υπήρχε υποψία μετακίνησης εδαφικών μαζών λόγω τής ανόδου του υδροφόρου ορίζοντα στην περιοχή, ενώ το ίδιο το κτίριο είχε κατασκευασθεί σε πλαγιά λόφου). Ο αρχικός έλεγχος έγινε το 2017, ενώ ο επαναληπτικός έλεγχος έγινε τον Ιούνιο του 2020. Εντοπίστηκαν διαφορικές μετακινήσεις τής τάξεως τών 5mm στήν νότια πλευρά τής οικοδομής, οι οποίες είναι συμβατές μέ τίς νέες ρωγμές που παρατηρήθηκαν στήν οικοδομή.
